Весы электронные бункерные типа ВБК
Весы ВБК предназначены для автоматического взвешивания порций сыпучих и мелкозернистых материалов и измерения общей массы продукта, прошедшего через весы.
Весы типа ВБК состоят из следующих функциональных частей:
- весоизмерительной емкости (одной весовой цистерны);
- фундаментного основания (сварного или бетонного);
- электронной измерительной системы

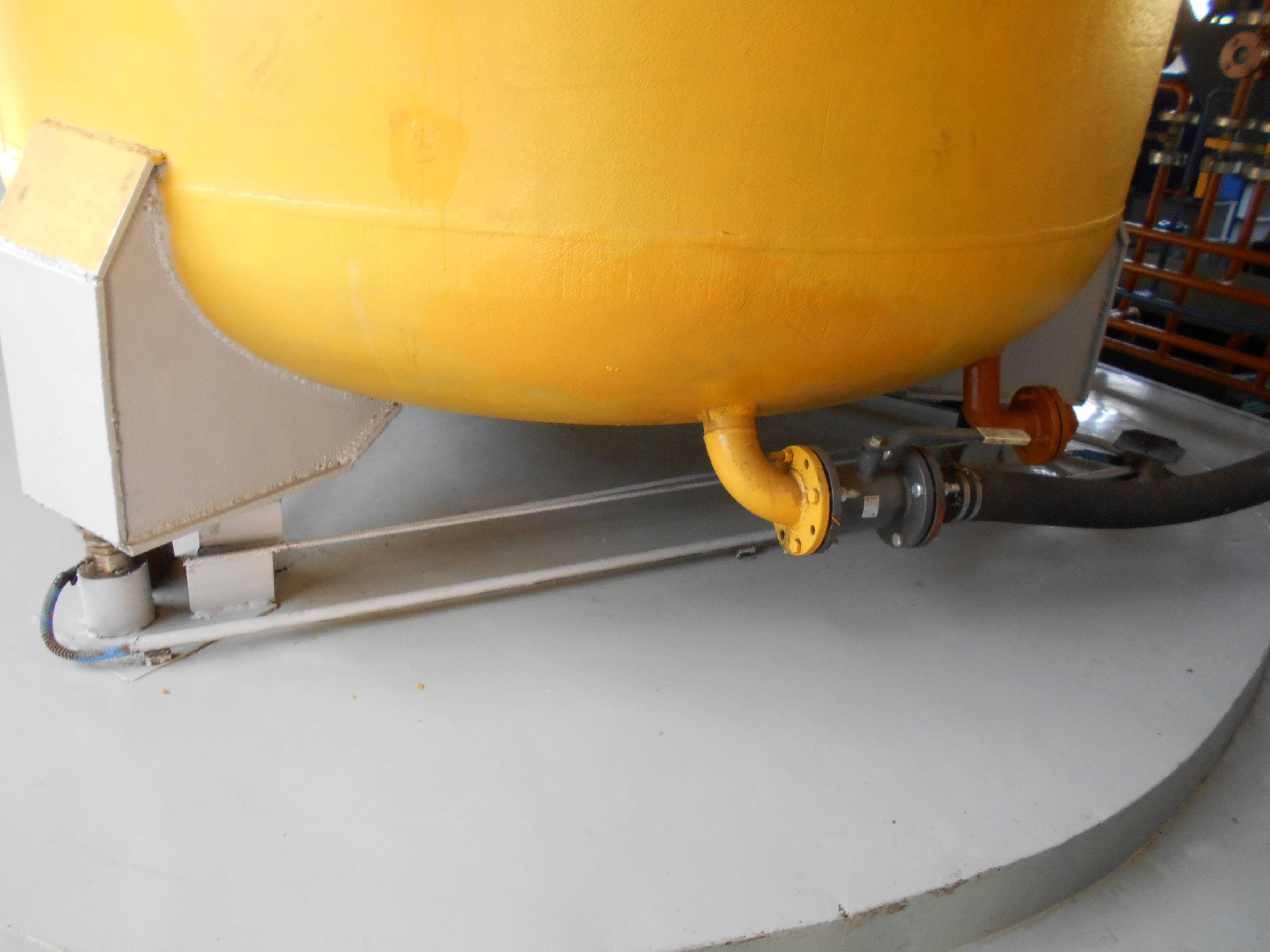

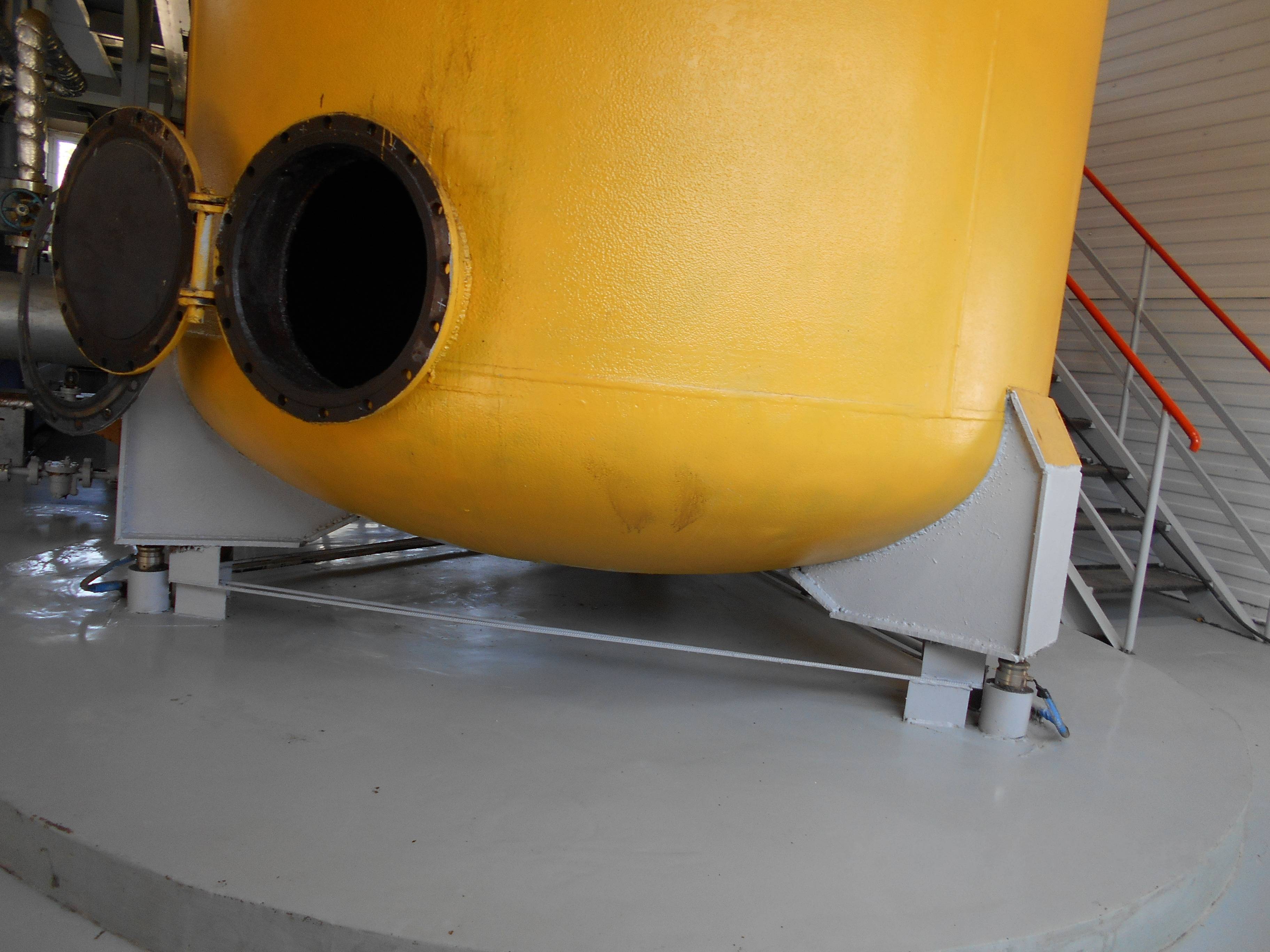

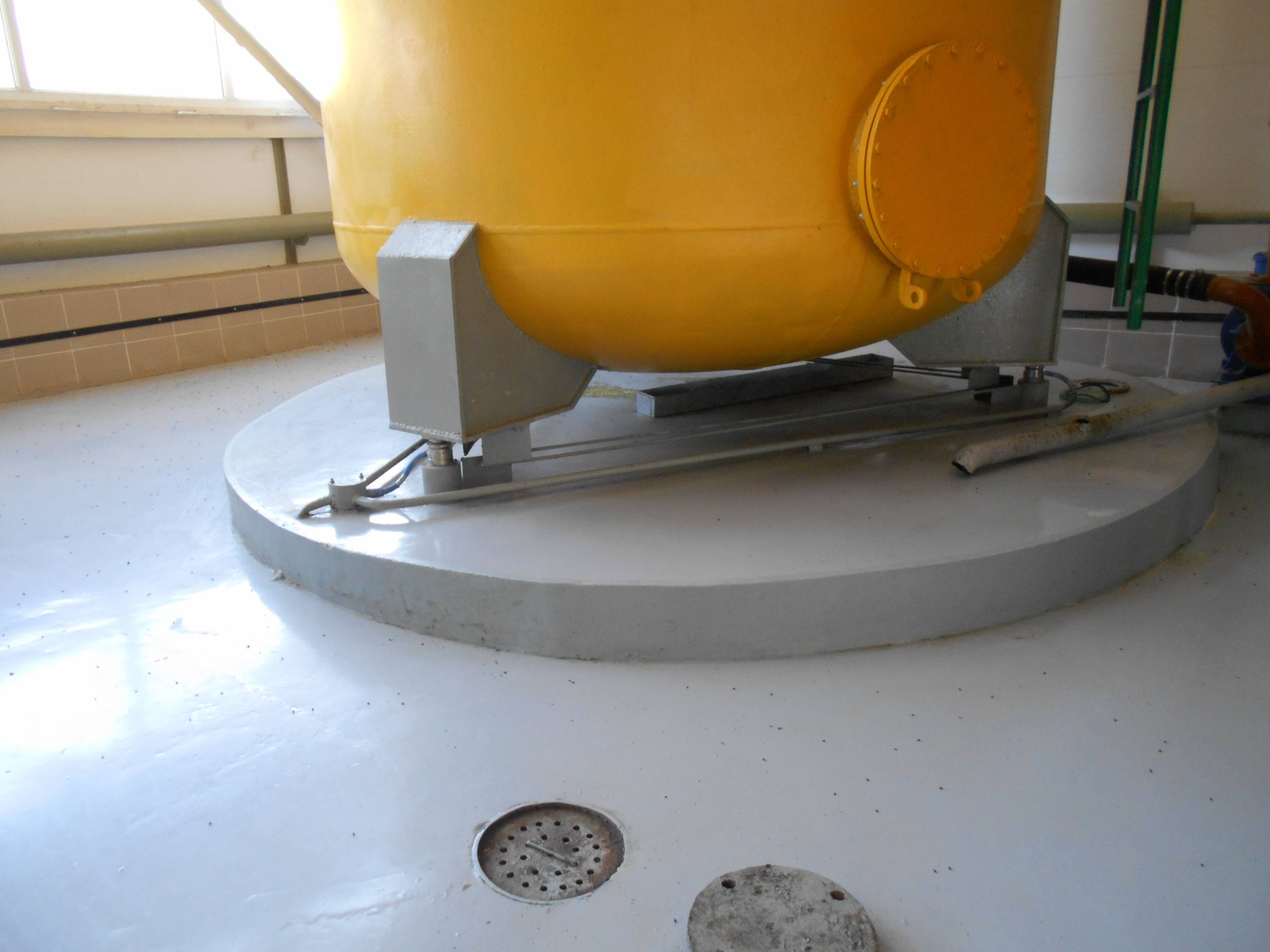

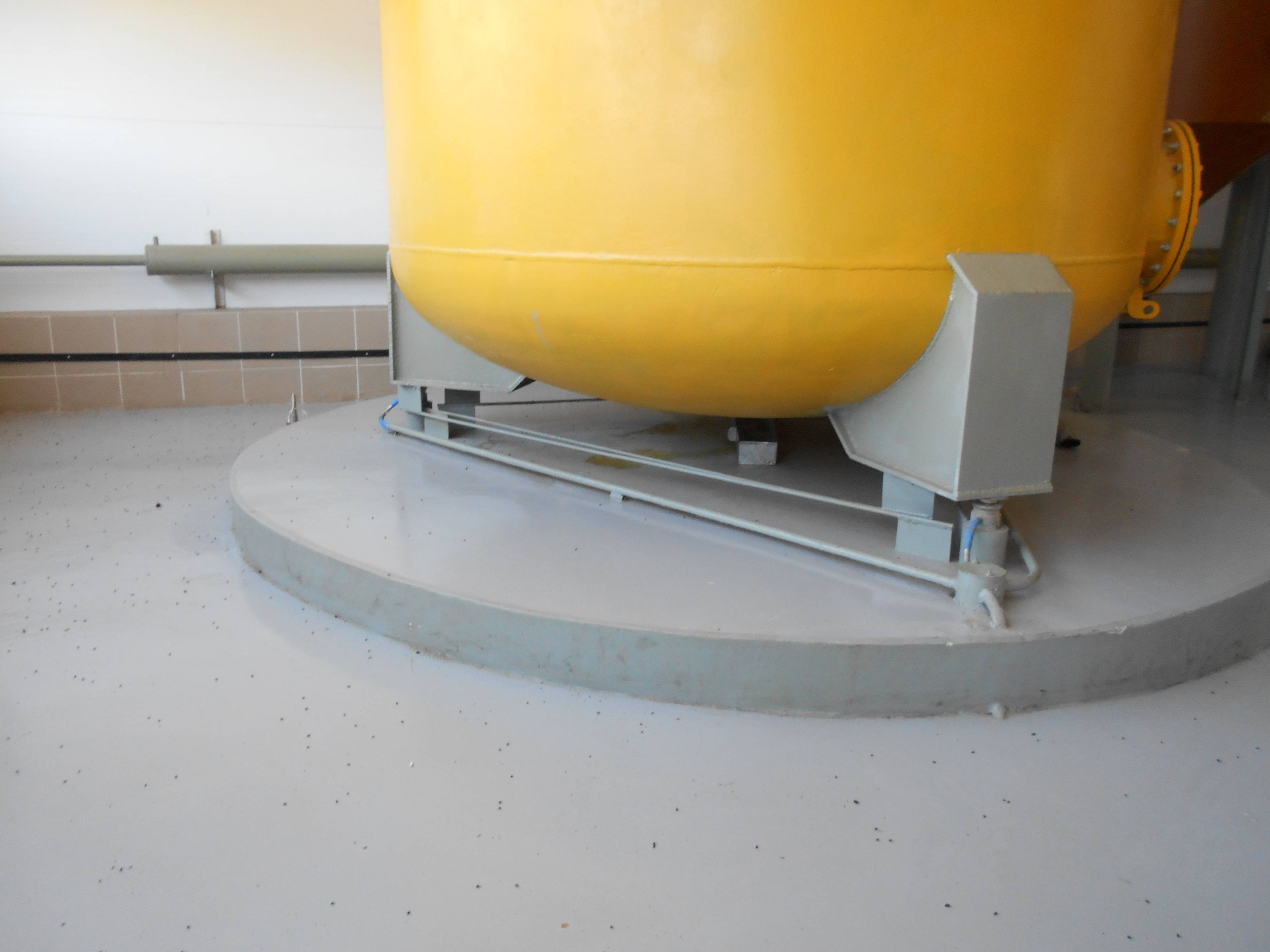

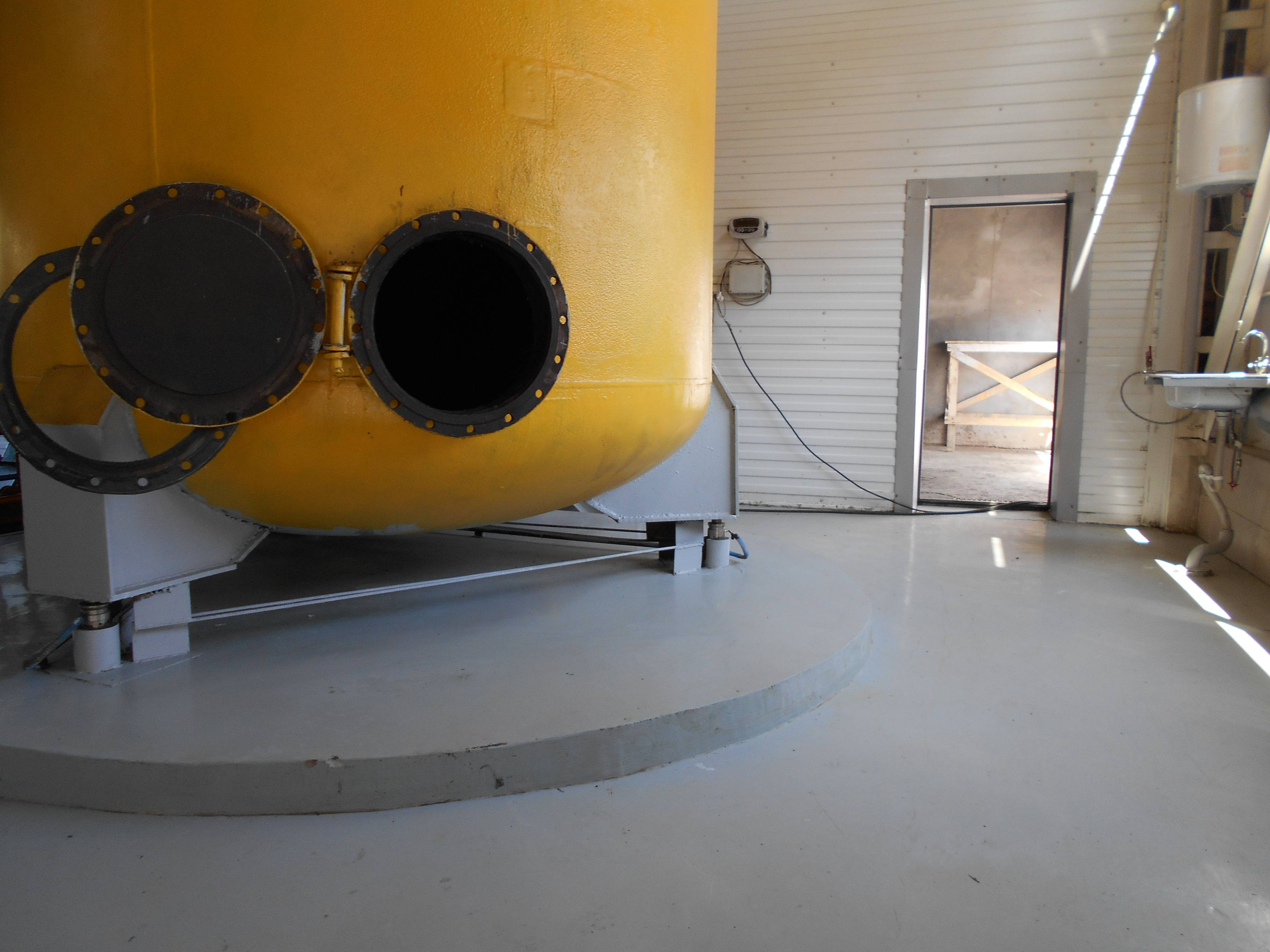

Одна весоизмерительная секция опирается на четыре датчика силы. От поперечных и продольных перемещений секцию удерживают четыре пластинчатые растяжки, которые одним краем приварены к весоизмерительной секции, а другим приболчены к быкам фундаментного основания.
Вес груза, находящегося в весоизмерительной секции, воздействует на датчики силы, в которых формируются электрические сигналы пропорциональные действующим на них сжимающим усилиям, которые передаются далее от коммутационно-измерительного блока в весовой терминал через кабель «витая пара».
Прием электрических сигналов датчиков, их преобразование в соответствующие значения действующего веса и регистрация производится с использованием аналоговой измерительной системы на основе тензорезисторных датчиков силы (Keli или их аналогов) с кабелями линий связи, коммутационным блоком и весовым терминалом. Если весы оборудованы компьютером (по желанию заказчика), то результат взвешивания можно сохранить в базе данных.
Функциональные части весов могут быть разных исполнений, а значит, модификации весов тоже будут иметь и разные свои обозначения. Ниже перечислены и описаны такие модификации.
По габаритному размеру весовых платформ (их грузоподъемности) весы изготавливаются в следующих исполнениях:
- для взвешивания цистерн и бочек ВБК-2;
- для взвешивания бункеров ВБК-1.
По количеству весовых платформ весы изготавливаются в трёх исполнениях:
- с одной весоизмерительной секцией ВБК-1, ВБК-2;
- с двумя весоизмерительными секциями ВБК-1х2, ВБК-2х2;
- с тремя весоизмерительными секциями ВБК-1х3, ВБК-2х3;
По конструкции опорных тумб (фундаментов) весы могут быть двух типов:
- Первый тип состоит из нескольких сварных металлических рам (для быстрого монтажа или перемонтажа весов на другое место дислокации). Сварные фундаментные рамы устанавливаются на послойно уплотненную щебеночную подушку или бетонное основание. Обозначение весов ВБК-1, ВБК-2 без индекса «Б»;
- Второй тип состоит из нескольких бетонных тумб с закладными металлическими балками под опоры датчиков и «быками» для крепления продольно-поперечных растяжек. Обозначение весов ВБК-1Б, ВБК-2Б с индексом «Б»
Основные параметры и характеристики ВБК
| Метрологические параметры | ВБК-1(2) | ВБК-1(2)x2 | ВБК-1(2)x3 |
|---|---|---|---|
| Цена деления шкалы весов, кг | 10 | ||
| Значение цены поверочного деления весов, кг | 1, 2, 5 | ||
| Дискретность отсчета, кг | 1, 2, 5 | ||
| Пределы взвешивания | ВБК-1(2) | ВБК-1(2)x2 | ВБК-1(2)x3 |
| наибольший предел взвешивания (НПВ), тонн | 5, 10, 20, 30, 40 | 5, 10, 20, 30, 40 | 5, 10, 20, 30, 40 |
| наименьший предел взвешивания (НмПВ), тонн | 0.0 | 0.0 | 0.0 |
| предел допускаемой погрешности весов, не более кг | |||
| От НмПВ до 500∙е, не более | ±1∙е | ±1∙е | ±1∙е |
| Свыше 500∙е до 2000∙е, не более | ±2∙е | ±2∙е | ±2∙е |
| Свыше 2000∙е, не более | ±3∙е | ±3∙е | ±3∙е |
| Габаритные размеры, не более (длина х ширина х высота, мм): | ВБК-1(2) | ВБК-1(2)x2 | ВБК-1(2)x3 |
| весоизмерительной платформы | 9000 х 3000 | 18000 х 3000 | 24000 х 3000 |
| весового устройства | 9000 х 3000 х 1000 | 9000 х 3000 х 1500 | 9000 х 3000 х 2000 |
