Весы электронные железнодорожные типа ВАКЖ

Весы ВАКЖ являются стационарными весами среднего класса точности по СТ РК 2230-2012 и предназначены для взвешивания железнодорожных вагонов в статике и динамике без расцепки состава. Метод взвешивания одной грузоприемной платформой – потележечный, а двумя грузоприемными платформами - повагонный

Весы типа ВАКЖ состоят из следующих функциональных частей:

  • весоизмерительной платформы (одной или нескольких платформ);
  • фундаментного основания (сварного или бетонного);
  • электронной измерительной системы

Одна грузоприемная платформа опирается на четыре датчика силы.

Вес груза, находящегося на весовой платформе, воздействует на датчики силы, в которых формируются электрические сигналы пропорциональные действующим на них сжимающим усилиям, которые передаются далее от коммутационно-измерительного блока в весовой терминал через кабель «витая пара».

Прием электрических сигналов датчиков, их преобразование в соответствующие значения действующего веса и регистрация производится с использованием аналоговой измерительной системы на основе тензорезисторных датчиков силы (Keli или их аналогов) с кабелями линий связи, коммутационным блоком и весовым терминалом. Если весы оборудованы компьютером (по желанию заказчика), то результат взвешивания можно сохранить в базе данных.

Функциональные части весов могут быть разных исполнений, а значит, модификации весов тоже будут иметь и разные свои обозначения. Ниже перечислены и описаны такие модификации.

По количеству весовых платформ весы изготавливаются в двух исполнениях:

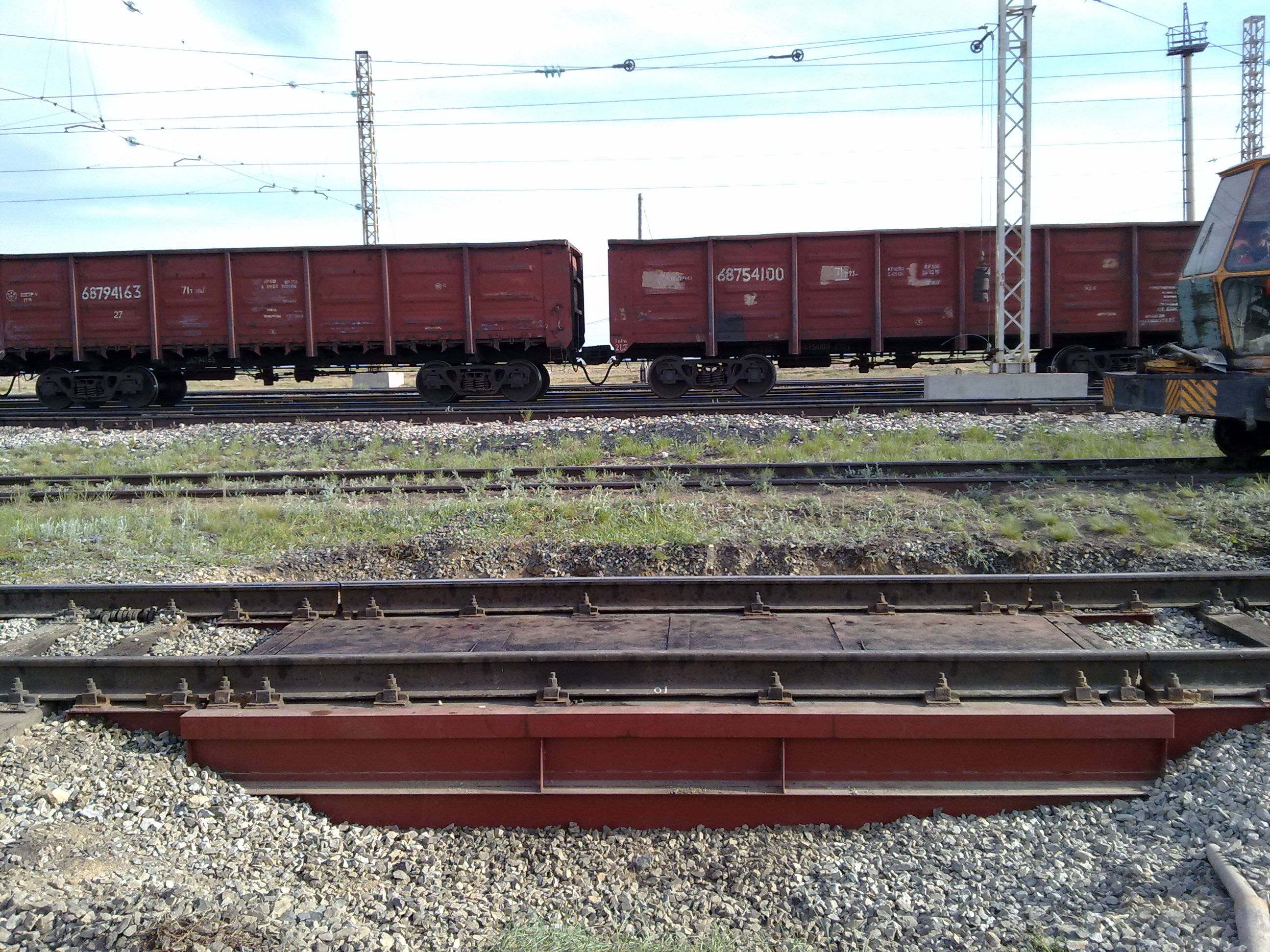

  • с одной грузоприемной платформой ВАКЖ-N, где N - номер версии (например: ВАКЖ-5, ВАКЖ-7);
    (для потележечного взвешивания вагона в движении и статике);

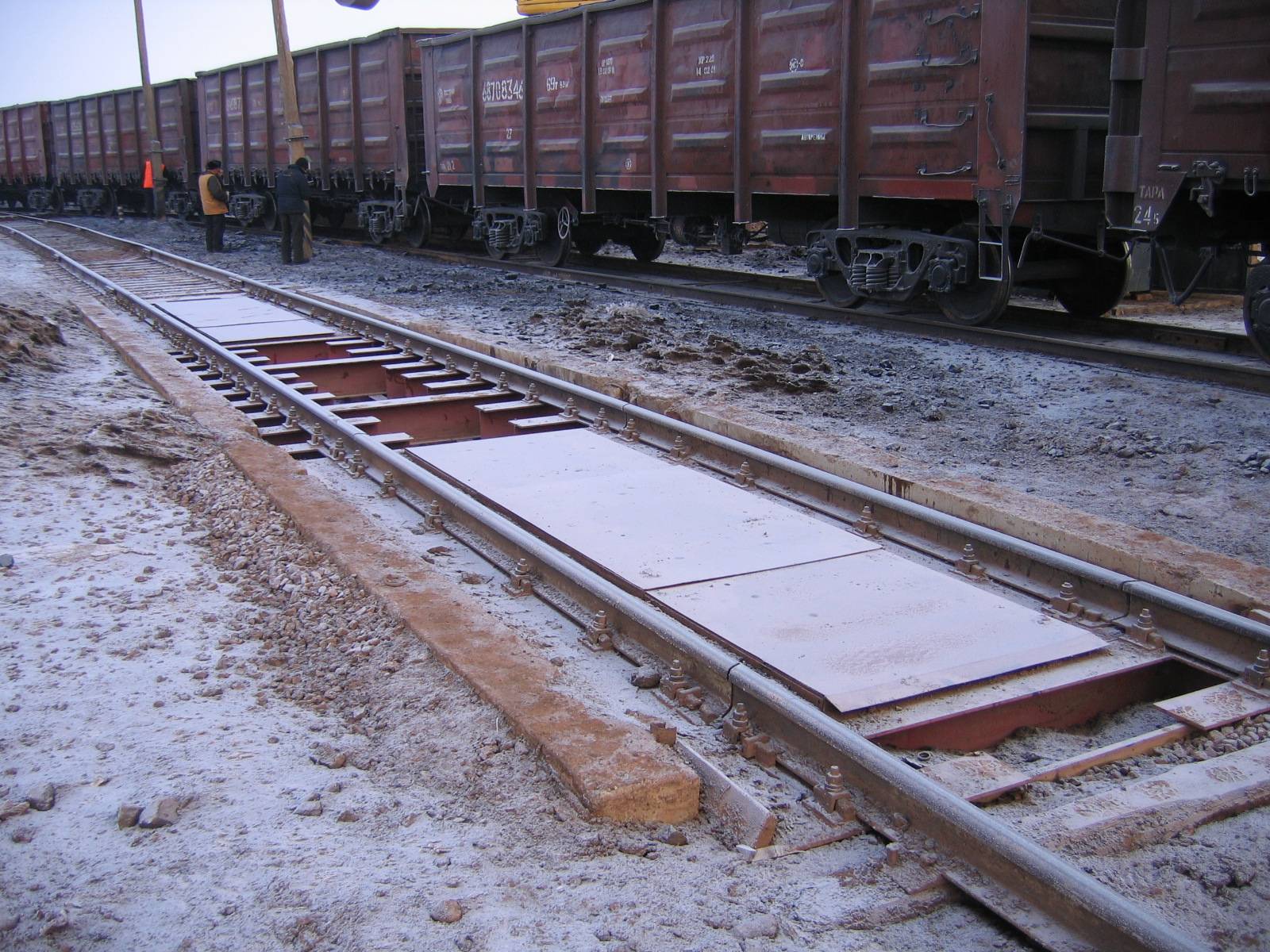

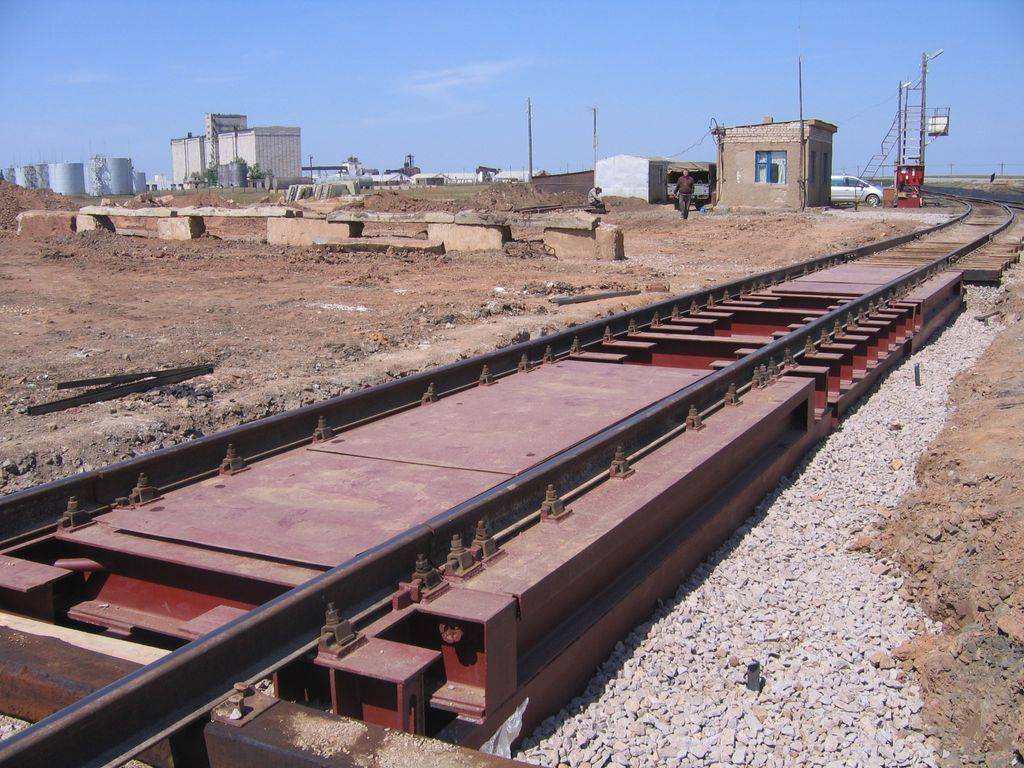

  • с двумя грузоприемными платформами ВАКЖ-Nx2, где N - номер версии (например: ВАКЖ-5x2, ВАКЖ-7x2);
    (для взвешивания вагона в статике или в движении целиком);

По конструкции опорных тумб (фундаментов) весы могут быть двух типов:

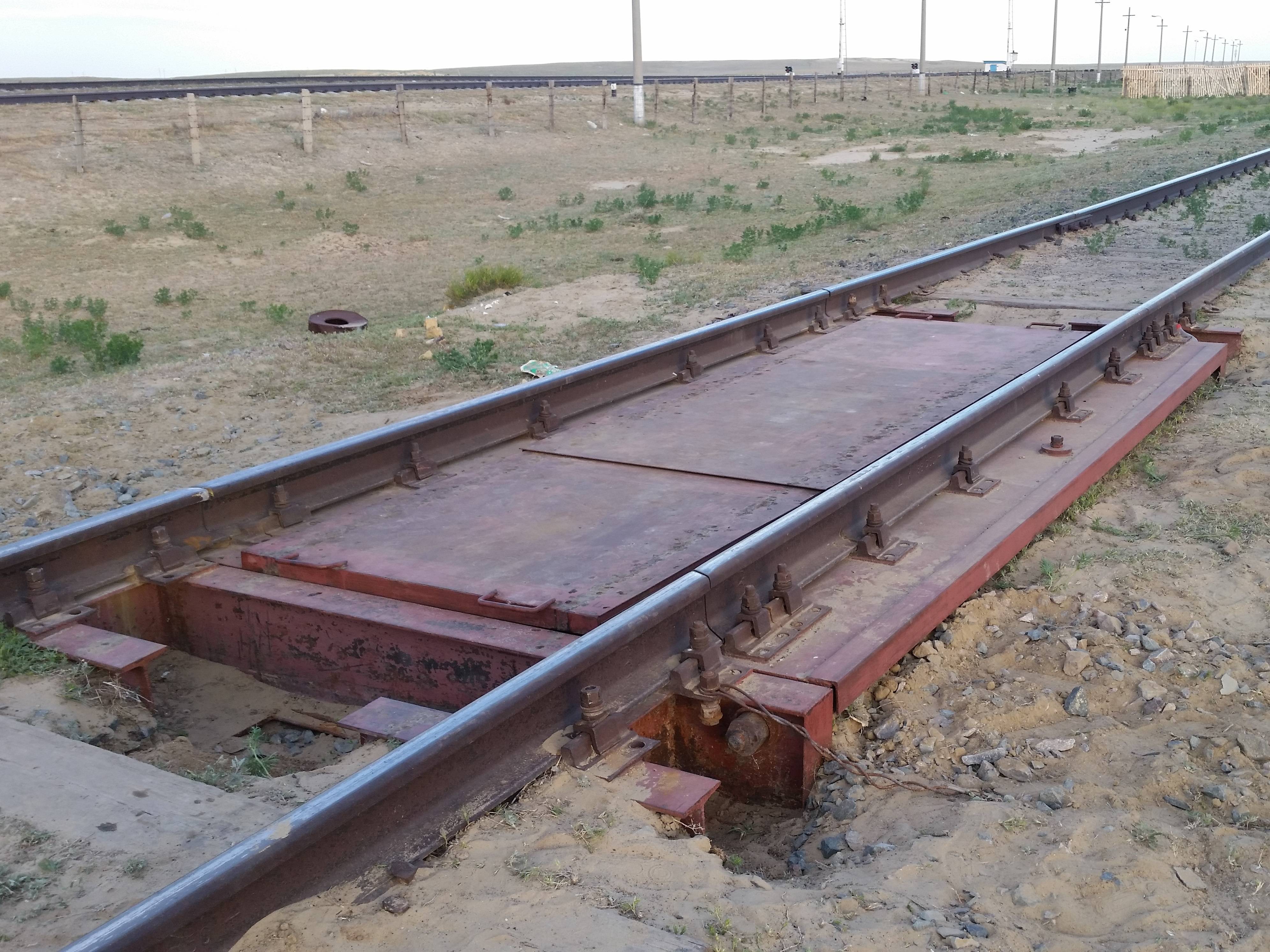

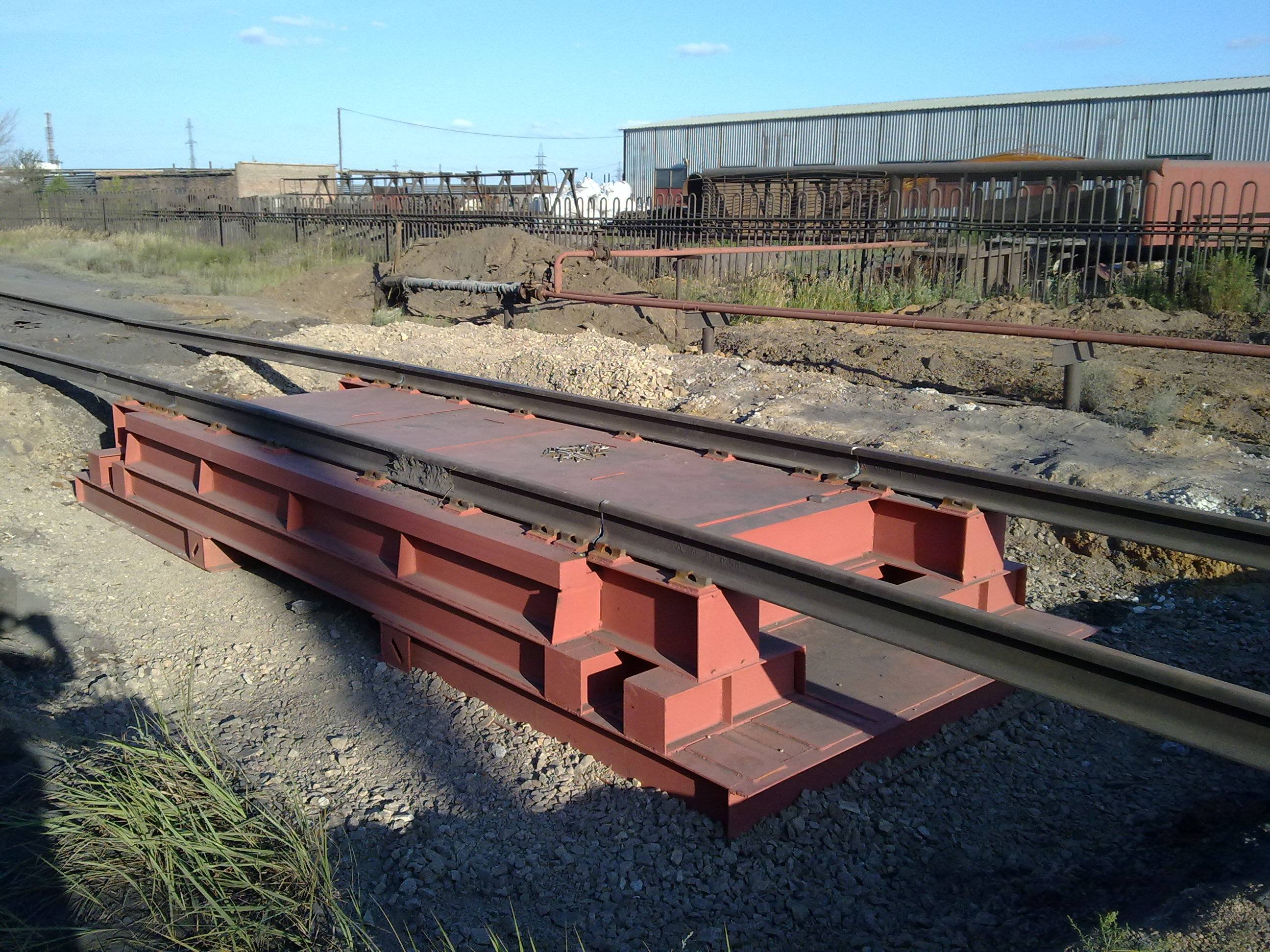

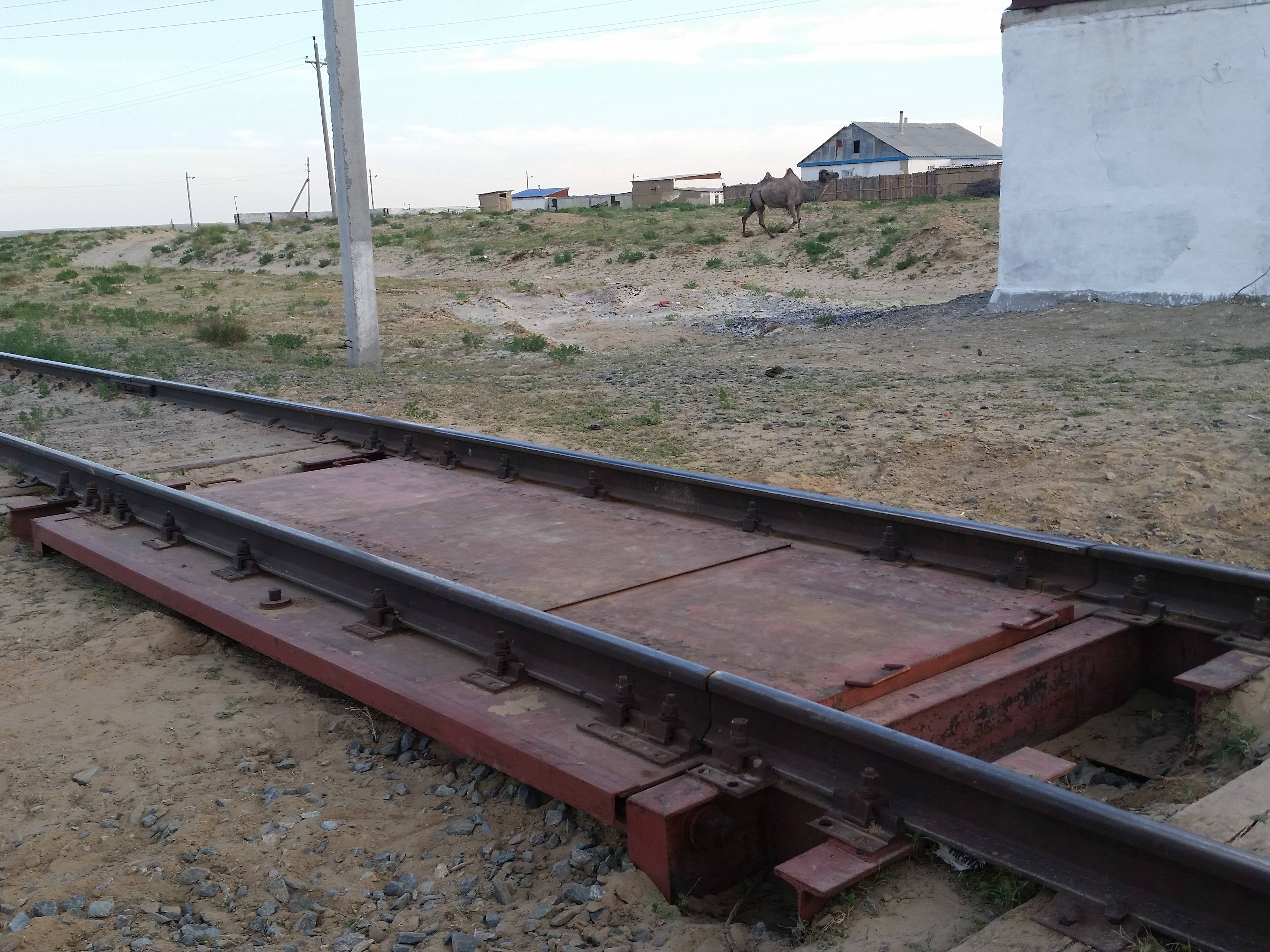

  • Первый тип состоит из нескольких сварных металлических рам. Сварные фундаментные рамы устанавливаются на послойно уплотненную щебеночную подушку или бетонное основание.
    Обозначение весов ВАКЖ-N (например ВАКЖ-7), без индекса «Б»;
  • Второй тип состоит из нескольких бетонных тумб с закладными металлическими балками под опоры датчиков и «быками» для крепления продольно-поперечных растяжек.
    Обозначение весов ВААК-NБ (например ВАКЖ-7Б) с индексом «Б»

Основные параметры и характеристики ВААК-N, ВААК-Nx2

Метрологические параметры ВАКЖ-7 ВАКЖ-7x2
Цена деления шкалы весов, кг 25 10
Значение цены поверочного деления весов, кг 50 20
Дискретность отсчета, кг 50 20
Пределы взвешивания ВАКЖ-7 ВАКЖ-7x2
наибольший предел взвешивания (НПВ), тонн 75 150
наименьший предел взвешивания (НмПВ), тонн 10 10
предел допускаемой погрешности весов, не более кг
От НмПВ до 500∙е, не более ±1∙е ±1∙е
Свыше 500∙е до 2000∙е, не более ±2∙е ±2∙е
Свыше 2000∙е, не более ±3∙е ±3∙е
Габаритные размеры, не более (длина х ширина х высота, мм): ВАКЖ-7 ВАКЖ-7x2
весоизмерительной платформы 4000 х 2300 8000 х 2300
весового устройства 6000 х 2300 х 920 15000 х 2300 х 920
